定位压力表型号规格，量程，精度，安装螺纹及尺寸

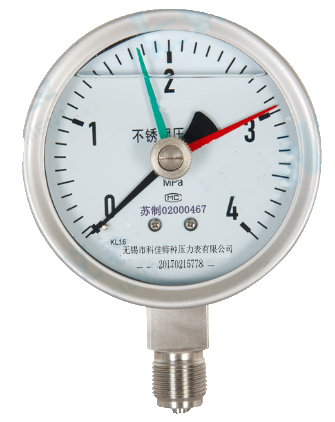

定位压力表Y-60D/Y100D/Y150D
定位压力表主体为Ф60 Ф100 Ф150各型压力表（如普通压力表、耐震压力表等），内部加装设定装置组成各型定位压力表。定位压力表可任意调正设定压力指针，可清晰标定工作压力的上下限位置，用于警示现场操作人员。定位压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。广泛应用于石油、制药机械、化工、冶金、液压机械等工业过程压力测量。
定位压力表技术参数
型号
Y-60/D
Y-100/D
Y-150/D
公称直径(mm)
￠60
￠100
￠150
接头螺纹
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等级(%)
2.5
1.6
测量范围
(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用环境温度(℃)
-25℃~55℃； -40℃~70℃
结构形式
径向无边；轴向无边（Ｚ）；轴向带前边（ZQ）
径向带后边(T)；径向带前边（TQ）；卡箍安装（U）
抗震等级
V．H．3；
执行标准
GB/T1226
防护等级
IP54；IP65
表壳材质
铁壳电镀；304SS
接头材质
铜
可设定范围
0~100%满量程；
测量范围选用原则：在测量稳定压力时，*大工作压力不应超过满量程的2/3；测量脉动压力时，*大工作压力不应超过满量程的1/2；测量高压时，*大工作压力不应超过测量上限值的3/5。一般被测压力的*小值应不低于仪表测量上限值的1/3。
精确度等级选用原则：选用压力表*大####值误差应小于生产工艺允许的*大绝值误差；一般来说，所选用的仪表精确度等级越高，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
公司可为用户提供合理的产品选型方案，享受*实惠的产品价格。同时可根据用户需要，设计、制造特殊用途的压力表产品，产品三包期一年。
公司以生产开发各类测压仪表、压力变送器、温度计为主，所生产的定位压力表系列仪表，在计量、石油化工、电力、矿业、制药机械、食品、水处理、液压机械等工业领域取得广泛应用，深受广大用户好评。我们敢于对用户承诺：不断地为用户提供高性能的产品和高效的服务，急用户之所急，使您无后顾之忧！
