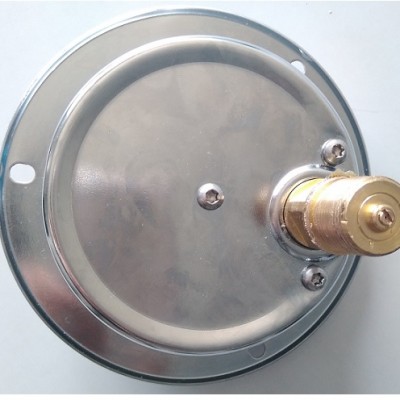

带边嵌装一般压力表Y-50/Y60 /Y75/Y100/Y150（ZQ，ZT）
公司为高精度等级带边嵌装一般压力表专业生产厂家，带边嵌装弹簧管压力表表量程广，规格型号多，螺纹规格齐全，特性优良，可以满足不同测压系统需求。带边嵌装一般压力表的量程、精度等级、规格、安装方式及外形尺寸详细介绍如下。
带边嵌装一般压力表又可以称作嵌装压力表, 利用轴向带边嵌装在控制面板上，方便操作人员观察压力变化。原理：压力表通过表内的敏感元件波登管的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。广泛应用于石油、化工、冶金、液压机械等工业过程压力测量。
带边嵌装一般压力表技术参数：
|
型号 |
Y-50 |
Y-60 |
Y-75 |
Y-100 |
Y-150 |
|
|
公称直径(mm) |
￠50 |
￠60 |
￠75 |
￠100 |
￠150 |
|
|
接头螺纹 |
M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
|||||
|
精度等级(%) |
2.5 |
1.6 |
||||
|
测量范围(Mpa) |
-0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4； |
|||||
|
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
||||||
|
使用环境温度(℃) |
-40℃~70℃ |
|||||
|
结构形式 |
轴向带前边（ZQ） 径向带后边(T)；径向带前边（TQ）；卡箍安装（U） |
|||||
|
抗震等级 |
V．H．3 |
|||||
|
执行标准 |
GB/1226--2010 |
|||||
|
防护等级 |
IP54 |
|||||
|
表壳材质 |
铁壳 |
|||||
|
接头材质 |
铜 |
|||||
量程规格选用原则：在测量稳定压力时，*大工作压力不应超过满量程的2/3；测量脉动压力时，*大工作压力不应超过满量程的1/2；测量高压时，*大工作压力不应超过测量上限值的3/5。一般被测压力的*小值应不低于仪表测量上限值的1/3。
精确度等级选用原则：选用压力表*大####值误差应小于生产工艺允许的*大绝值误差；一般来说，所选用的仪表精确度等级越高，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
带边嵌装一般压力表使用与维护:
1.仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
2.仪表使用宜在周围环境温度为-40~70℃。工作环境应无腐蚀性气体，测量介质温度超过55℃时可加装冷凝管，以降低介质温度，减小温度附加误差，保证测量精度。
3.使用工作环境振动频率<25HZ，振幅不大于1mm。
4.仪表使用范围，应在上限的1/3～2/3之间。
5.在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
6.仪表应经常进行检定（至少每六个月一次 ）；
7.需用测量腐蚀性介质的仪表，在订货时应注明要求条件。
公司可为用户提供带边嵌装一般压力表产品选型方案，享受*实惠的产品价格。同时可根据用户需要，设计、制造特殊用途的带边嵌装一般压力表产品，产品三包期一年。
