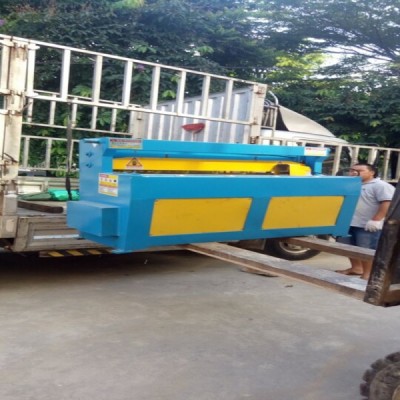

1.3米小型电动剪板机，有一下几个部分组成：
1、机体部分
机体部分（工作台，墙板，刀架等）均有钢板焊接电动机装在减速机上，连接在主轴中间，由电动机传动减速机，减速机直接装在主轴上传动主轴，在主轴上装有两个偏心轮，由偏心轮带动两个同步连杆，使上刀架作上下匀速运动，来进行剪切加工。
3、控制部分
在机床准备进行剪切时，踏下脚踏开关，则电机旋转，使连接在主轴上减速机转动，从而带动主轴旋转，进行剪切加工。
4、后档部分
松开锁紧螺丝，即可移动后挡料装置前后移动，从而能控制被剪切板料的长度。
5、压料部分
压料装置是在剪切进行时，把被剪切板料牢固压紧在工作台上，以免板料产生移动和跳动
2x1300电动剪板机说明：电动剪板机是新型的钢板结构机械传动剪板机。采用抵抗键形式离合器结构和开式齿轮传动，并采用较便捷的电器电动操作，噪音小，操作维护方便。结构合理，剪切自动复位，脚踏轻便自如，设有剪切挡料和踏杠收折装置。剪切质量：切口齐、边线直、无毛边，达到精密剪切效果。省电省力 精密剪切 操作方便 经济实用，价格较液压剪板机价格低，但电动剪板机工作效率高。电动剪板机使用前，要使机器保持平衡，经常注油，保持油杯有油，以便润滑，工作起来轻便。一般应用在五金、电器、彩瓦及薄板裁料之用。适用于金属冷薄板、冷切，常用来剪裁直线边缘的板料毛坯。剪边速度是手工的几十倍。 Q11系列电动剪板机型号：2X1300 2X1600 3X1300 3X1500 4X2000 4X2500。
