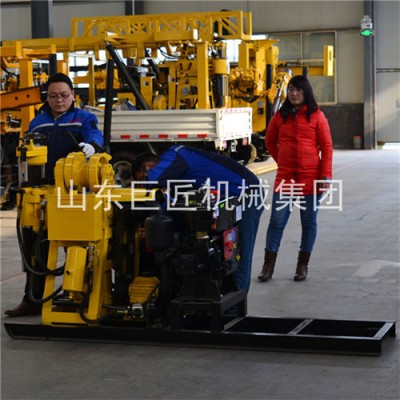

点击图片查看原图
山东巨匠机械集团有限公司坚持以市场为导向，通过生产建立富有的社会贡献，向国内外用户提供优质产品。
一、HZ-130Y岩心钻机适应范围
地质普查勘探、道路及高层建筑物基础勘探、各种混凝土结构检查孔、江河堤坝，路基灌浆孔钻孔和直接灌浆、民用水井及地温中央空调等。
二、HZ-130Y岩心钻机特点
1、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击；
2、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件；
3、本机采用专利技术的锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点；
4、采用53×59六方主动钻杆，刚性强，传递扭矩大。
三、HZ-130Y岩心钻机技术参数
|
整机参数 |
|
|
钻孔深度 |
130m |
|
开孔直径 |
220mm |
|
终孔直径 |
75mm |
|
钻杆直径 |
50mm |
|
钻孔倾角 |
90°～75° |
|
钻机重量 |
750kg |
|
立轴 |
|
|
立轴转速 |
142 285 570r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳起重量 |
1600kg |
|
单绳提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直径 |
140mm |
|
钢丝绳直径 |
13mm |
|
钢丝绳容量 |
27m |
|
泥浆泵 |
|
|
类型 |
卧式单缸双作用 |
|
排量 配柴油机/电机 |
95/77 L/min |
|
压力 |
1.2Mpa |
|
工作压力 |
0.7Mpa |
|
进水管直径 |
30mm |
|
出水管直径 |
20mm |
|
三角带 |
B1575mm |
