山东巨匠机械集团有限公司坚持以市场为导向，通过生产建立富有的社会贡献，向国内外用户提供优质产品。

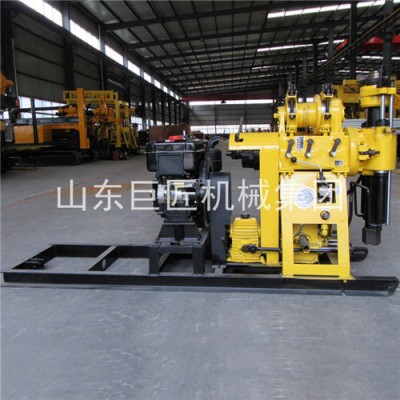

一、HZ-200Y岩心钻机适用范围
地质普查勘探，道路及高层建筑物基础勘探，以及各种混凝土结构检查孔，江河堤坝，路基灌浆孔钻孔和直接灌浆，民用水井及地温中央空调等。
二、HZ-200Y岩心钻机特点
1、采用53×59六方主动钻杆，刚性强，传递扭矩大
2、本机采用专利技术的锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点
3、卷扬机行星齿轮加大模数并加装支撑架，大大提高卷扬机提升及制动能力
4、立轴箱四组轴承定位，确保回转器有足够刚性应对碎石层，卵石层等复杂地质条件
5、配备流量达160L/min的一体式泥浆泵，具有节省成本，结构紧凑，移动轻便的特点
三、HZ-200Y岩心钻机技术参数
|
整机参数 |
|
|
钻孔深度 |
200m |
|
开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
钻杆直径 |
60mm |
|
钻孔倾角 |
90°～75° |
|
钻机重量（不含动力） |
1100kg |
|
三角带 |
B950×4 B1700×3 |
|
主动移动距离 |
300mm |
|
动力 |
柴油机/电机 20HP/15KW |
|
立轴 |
|
|
立轴转速 |
64 128 287 557 r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳起重量 |
2400kg |
|
单绳提升速度 |
0.41 0.82 1.64m/s |
|
钢丝绳直径 |
13mm |
|
钢丝绳容量 |
35m |
|
抱闸直径 |
260mm |
|
闸带宽度 |
70mm |
|
泥浆泵 |
|
|
类型 |
卧式单缸双作用 |
|
排量 |
配柴油机 170L/min 配电机150L/min |
|
压力 |
3Mpa |
|
工作压力 |
1.5Mpa |
|
进水管直径 |
40mm |
|
出水管直径 |
30mm |
|
三角带 |
B1728mm |
|
液压泵 |
|
|
规格 |
CBT—F—314 |
|
三角带 |
B1100× 1 |
