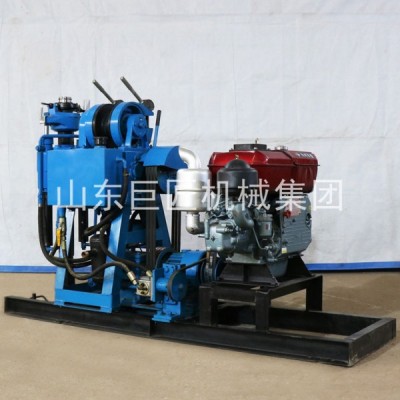

一、XY-1岩心钻机使用范围
1、用于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等钻进工程；
2、可根据地层的不同选用合金、钢砂及钢粒等钻头进行钻进；
3、可钻2-9级的砂质粘土及基岩层等。

二、XY-1岩心钻机主要特点
1、具有油压自动给进机构、钻进效率高。
2、采用上球卡夹持机构代替卡盘，可实行不停机倒杆。
3、手柄集中、操作方便、安全可靠。
4、结构紧凑，钻机、水泵及柴油机都安装在同一个底架上，占用场地面积小。
5、重量轻、分解性强，便于搬迁，适合于平原和山区工作。

三、XY-1岩心钻机主要参数

1、技术参数：

钻进深度(m)：100      开孔直径( mm)：110

终孔直径( mm)：75     钻杆直径( mm)：42

钻孔倾角 ：90-75°  钻机外廓尺寸(mm)：1640×1030×1440

钻机重量(不包括动力)(Kg)：500

2、回转器：

立轴转速(三档)(r/min)：142,285,570

立轴行程 (mm)：450

立轴给进压力(KN)：15

立轴起重力(KN)：25

立轴空载向上移动速度(m/min) ：3

3、卷扬机 ：

起重量(一速单绳)(KN)：10  卷筒转速：55、110、220r/min

卷筒直径：145mm              卷筒圆周线速度：0.42 0.84 1.68m/s

钢丝绳直径：9.3mm          抱闸直径：230mm

闸带宽度：50mm

4、水泵

类型：卧式单缸双作用

排量(L/min)  配电动机：77；配柴油机：95

压力(MPa)：1.2      工作压力(MPa)：0.7

缸套直径：80mm          活塞行程：100mm

5、油泵

类型：齿轮泵     型号：YBC-12/80

额定压力：8MP    排量：8m/r       额定转速：1500r/min

6、动力机

柴油机 ：S1100A2   额定功率(KW)：10.3  额定转速 (r/min)：2000

电动机 ：Y132M-4   额定功率 ( KW)：7.5  额定转速 (r/min)：1440
