山东巨匠机械集团有限公司坚持以市场为导向，通过生产建立富有的社会贡献，向国内外用户提供优质产品。

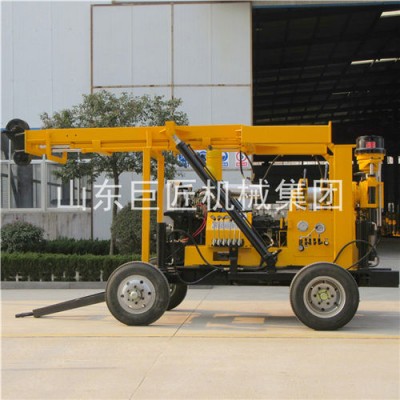

一、XYX-3行走式岩心钻机特点
1、该钻机装有轮式行走机构及液压油缸支柱，整机搬迁方便，便于钻机的水平调整；
2、具有油压给进机构，提高钻进效率；
3、钻机配有上球卡式夹持机构代替卡盘，可实行不停机倒杆，工作效率高，操作方便安全可靠；
4、配有孔底压力表指示压力，便于掌握孔内情况；
5、起、落塔为液压操作，方便可靠；
6、柴油机采用电启动，减轻工人劳动强度。
二、XYX-3行走式岩心钻机技术参数
|
钻孔深度 |
100 250 300 600 m |
|
钻孔直径 |
300 200 150 75mm |
|
开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
钻杆 |
Φ60mm |
|
钻孔倾角 |
90°-65° |
|
立轴 |
|
|
立轴正转速度 30-1050r/min |
|
|
立轴反转速度 |
29-137r/min |
|
立轴行程 |
560mm |
|
立轴内孔直径 |
96mm |
|
立轴提升能力 |
60KN |
|
主卷扬(液压驱动) |
|
|
单绳提升速度 |
0—45m/min |
|
钢丝绳直径 |
14mm |
|
抱闸宽度 |
90mm |
|
卷筒直径 |
300mm |
|
卷筒容量 |
30m |
|
单绳提升能力 |
40KN |
|
副卷扬（液压驱动） |
|
|
卷筒直径 |
140mm |
|
钢丝直径 |
6mm |
|
卷筒容量 |
450m |
|
泥浆泵 |
|
|
泥浆泵 |
BW-250卧式三缸 |
|
流量 |
250L/min |
|
工作压力 |
7Mpa |
|
进水口直径 |
75mm |
|
出水口直径 |
50mm |
|
齿轮油泵 |
|
|
双联油泵 |
CBF-F63/25 |
|
前端流量 压力 |
63L/min 20Mpa |
|
后端流量 压力 |
25L/min 20Mpa |
|
钻机动力 |
|
|
柴油机 |
一汽锡柴4缸 |
|
电机 |
Y180L-4 22KW |
|
轮式底盘 |
|
|
轮式底盘承载能力 |
3.5T |
|
轮式底盘长度 |
2.6m |
|
轮式底盘宽度 |
2m |
|
轮式底盘高度 |
0.6m |
