一、XY-44A岩心钻机主要特点

1、具有较多的转速级数（8级）和合理的转速范围，低速扭矩大（达3200牛顿·米），既适合以合金、金刚石岩心钻进，也可用于工程地质勘察，水文水井钻进和基础桩工程施工。

2、立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应性强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。

3、钻进能力大，直径71毫米绳索取心钻杆额定钻进深度可达1000米。

4、重量轻，可拆性好，钻机净重2300千克，主机可分解为10个部件（可拆部件重量300千克），搬迁方便，宜于山区工作。

5、液压卡盘采用单向供油，卡盘夹持力大，夹持稳定。

6、配有水刹车，深孔钻进，下钻平稳安全。

7、采用单联齿轮油泵供油，安装简单，方便使用，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵起出孔内钻具。

8、钻机结构紧凑，布局合理，所有部件表露在外，不相互重迭，便于维护、保养和修理。

9、重心低，移车距离长（可达460毫米），固定牢靠，高速钻进稳定性好。

10、配有防震仪表，仪表寿命长，利于掌握孔内情况。操纵手把较少，操纵灵活可靠。

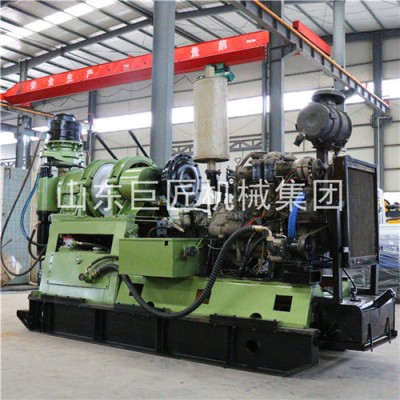

二、XY-44A岩心钻机概述

XY-44A地质勘探钻机是在XY-44型钻机的基础上设计的新产品，除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向杆结构；配有水刹车、手压油泵。

XY-44A千米钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进，以及大口径基础桩工程施工。

三、XY-44A岩心钻机技术参数

1、钻进能力

（1）岩心钻进

钻杆类别 钻杆规格 钻进深度

国产钻杆 内外平式钻杆 φ43×6钻杆 1400米

φ54×6钻杆 1000米

φ67×6钻杆 830米

内加厚式钻杆 φ50×5.5钻杆 1300米

φ60×6钻杆 950米

绳索取心钻杆 φ55.5×4.75钻杆 1400米

φ71×5钻杆 1000米

φ89×5钻杆 800米

DCDMA

（金刚石岩心钻机

制造商协会）钻杆 内加厚式钻杆 BW钻杆 1250米

NW钻杆 1000米

HW钻杆 660米

绳索取心钻杆 BQ钻杆 1400米

NQ钻杆 1100米

HQ钻杆 750米

（2）水文水井钻进

钻杆规格 钻孔直径 钻进深度

60毫米（外加厚）钻杆 200毫米 800米

73毫米（外加厚）钻杆 350毫米 500米

89毫米（外加厚）钻杆 500毫米 300米

（3）基础桩钻进

用89毫米（外加厚）

钻杆钻孔直径 松散地层 1000毫米

硬岩地层 600毫米

钻孔深度 100米

2、钻孔角度 0～360度

3、动力机

电动机 Y225S-4 37千瓦 1480转/分

柴油机 YC4108ZD 50千瓦 1500转/分

4、回转器

型式 双油缸液压给进机械回转式

立轴通孔直径 93毫米

立轴转速

动力机转速（转/分） 970（用于工程钻进） 1480（用于岩心钻进）

正转低速（转/分） 54；100；142；207； 83；152；217；316

正转高速（转/分） 166；306；437；635 254；468；667；970

反转（转/分） 44；135 67；206

立轴扭矩 3.2千牛·米

立轴行程 600毫米

立轴起重力 120千牛

立轴加压力 90千牛

5、卷扬机

型式 行星齿轮传动

钢丝绳直径 17.5毫米绳6W（16）或18.5毫米绳6×19

卷筒钢丝绳容量 （17.5钢丝绳）（170kg/mm2）110米

（18.5钢丝绳）（170kg/mm2））90米

单绳提升力 45千牛

钢丝绳提升速度

当动力机转速为1000转/分时 0.47；0.86；1.22；1.78米/秒

当动力机转速为1500转/分时 0.70；1.29；1.84；2.68米/秒

6、离合器

型式：　干式单片摩檫离合器

7、变速箱

型式：　滑移齿轮变速箱（4正1反）

8、油泵

型式：　单联齿轮油泵

排量 20ml/r

工作压力 20兆帕

压力 25兆帕

9、水刹车

工作转速 700～1800转/分

单绳平衡速度 3～8米/秒

单绳平衡负荷 45千牛

10、机架

型式： 滑撬式（带滑动底座）

钻机后退行程 460毫米

11、外形尺寸（长×宽×高） 3042×1100×1920毫米

12、钻机重量（不包括动力机） 2300千克

13、可拆部件重量 300千克
