山东巨匠机械集团有限公司坚持以市场为导向，通过生产建立富有的社会贡献，向国内外用户提供优质产品。

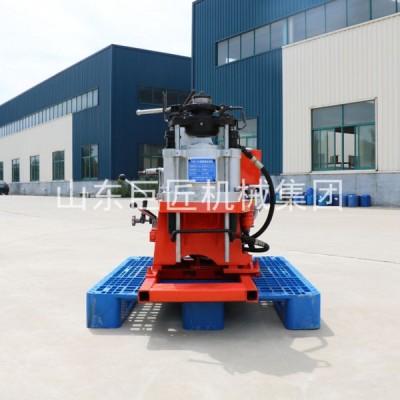

一、YQZ-30型液压轻便钻机简介
YQZ-30型液压轻便钻机是一款小型轻便油压给进的钻探机械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等钻进工程，浅层石油、天然气及地下水钻探，并可用于堤坝注浆和坑道通风、排水等工程钻探。YQZ-30型液压轻便钻机额定钻孔深度30米，开孔直径允许为89mm，终孔直径为75mm。
二、YQZ-30型液压轻便钻机特点
1.具有油压自动给进机构、钻进效率高。
2.采用上球卡夹持机构，可实行不停机倒杆。
3.手柄集中、操作方便、安全可靠。
4.结构紧凑，占用场地面积小。
5.钻机回转器和变速箱的外壳采用铝合金材质，减轻了机身重量。
6.分解性强，便于搬迁，适合于丘陵地带、山区等复杂地形工作。
三、YQZ-30型液压轻便钻机参数
|
主机 |
|||
|
钻进深度 |
30m |
钻杆直径 |
42mm |
|
开孔直径 |
91-110mm |
终孔直径 |
75 mm |
|
钻机重量 |
198kg(不含动力) |
钻机尺寸 |
1400*600*1055mm |
|
卷扬机 |
|||
|
提升力 |
4kn |
卷筒直径 |
90mm |
|
钢丝绳直径 |
8mm |
钢丝绳容量 |
18m |
|
抱闸直径 |
200mm |
闸带宽度 |
35mm |
|
立轴 |
|||
|
立轴转速 |
136/338/578r/min |
立轴行程 |
400mm |
|
立轴压力 |
8kn |
立轴起重力 |
10kn |
|
油泵 |
|||
|
油泵型号 |
YBC20/125 |
额定压力 |
12.5Mpa |
|
油泵流量 |
20ml/r |
额定转速 |
1500r/min |
|
动力 |
|||
|
柴油机 |
R180 |
冷却方式 |
水冷 |
|
额定功率 |
5.67KW |
额定转速 |
2600r/min |
