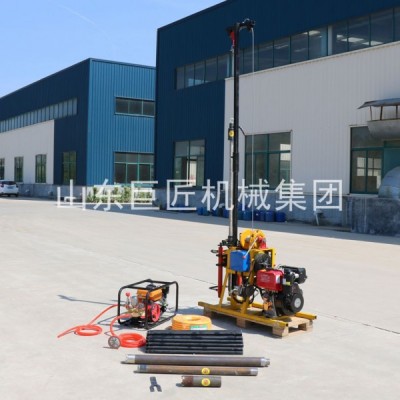

一、YQZ-50B型液压轻便钻机简介

YQZ-50B型液压轻便钻机是一款具有油压给进的高中低速钻机。该钻机适用于山地、丘陵、河道等复杂地形的地质钻探、建筑物的工程地质、爆破孔的钻进等方面。为满足不同用户的需求，该钻机可选配柴油机、汽油机或电机三种动力中的一种，默认为柴油机动力。

二、YQZ-50B型液压轻便钻机特点

1.该型号轻便钻机结构紧凑，体积小，重量轻。钻机还可以快速拆解，更便于搬运上山，特别适合山区以及丘陵等复杂地形工作。

2.该型号轻便钻机相比同类产品，配备双油缸液压给进系统，钻进速度快，工作效率高。

3. 该型号轻便钻机操作面板配有孔底压力表指示压力，便于掌握孔内情况，操作人员可根据不同的地形情况做出调整。

4.该型号轻便钻机配备高性能4档位变速系统。方便操作人员根据地质情况自由调节正转转速，另外还配有超慢速倒挡，方便操作人员拆卸钻杆钻具用。

5.该型号轻便钻机配备自动卷扬提升系统，与塔架组合使用，大大节省劳动强度，提高工作效率。

6.钻机配有球卡夹持机构并带有六方主动钻杆，可实现不停机倒杆，工作效率高，安全可靠。

三、YQZ-50B型液压轻便钻机技术参数

项目

内容

型号或参数

钻机主机

动力部分

柴油机

钻机重量

145KG

钻机尺寸

1250*650*1050mm

钻杆直径

38mm

钻孔直径

46mm

60mm

75mm

钻孔深度

50-60m

40-50m

30-40m

变速箱档位

4档变速

回转器

夹持类型

钢珠球卡夹持型

立轴类型

六棱型

立轴对边长度

36mm

立轴长度

1500mm

立轴正转转速

220/580/960rpm

立轴反转转速

130rpm

立轴输出扭矩

210N.m

立轴双油缸行程

400mm

双油缸给进力

7KN

双油缸提升力

15KN

立轴空载上移速度

0.035m/s

立轴空载下移速度

0.085m/s

液压系统

油泵流量

10ml/r

压力表压力范围

0~6MPa

油泵额定压力

20MPa

液压操纵阀档位

4档

给进压力

3MPa(450kg)

提升压力

4.5MPa（680kg）

液压油箱容量

4.6L

卷扬机

额定提升重量

500kg

离合方式

手动离合

卷筒钢丝绳容量

40m

卷筒直径

60mm

标配钢丝绳长度

10m

标配钢丝绳直径

8mm

塔架

塔架类型

插接一体塔

塔架高度

3m

塔架额定负荷

1000kg
