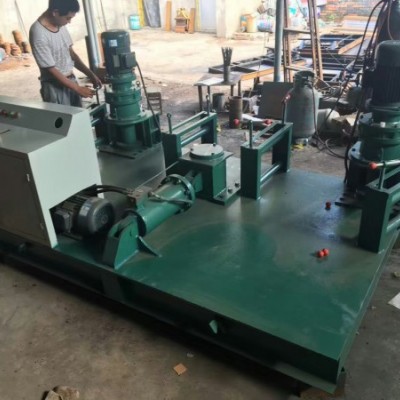

点击图片查看原图WXH250工字钢冷弯机
WXH系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。
液压工字钢弯拱机主要对钢拱架进行冷加工，可分为两类：一，普通工字钢弯拱机 二，数控液压工字钢弯拱机。
主要应用区域：公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等
可弯曲型钢有：工字钢 H型钢，槽钢，V型钢，U型钢等，特殊型钢可定做。
WXH系列冷弯机特点
控制方面：数控弯拱机有控制器控制，
2，操作方面：无限进料，可进可退，油缸进度尺寸自动定位无需人工测量，弯曲尺寸自动读数损，对工件无划伤，使用寿命更长。
WXH250冷弯机主要技术参数：
型材规格 14-25工字钢
*小弯曲半径 ≥2m
油缸推拉速度 8-15mm/sec
主动轮转速 7-10r/min
液压系统动力 25mpa
转动电机功率：4KW
总功率 10kw
整机质量 2560kg
WXH系列冷弯机结构组成
液压冷弯供机由三套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。
WXH系列冷弯机工作原理
将工字钢放在冷弯机上，与减速带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压溢流阀（可调整所有压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算，油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作，反复操作，达到所需为止。
WXH系列冷弯机弯曲系统
主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨
